差压液位计量程迁移计算案例-变送器下装

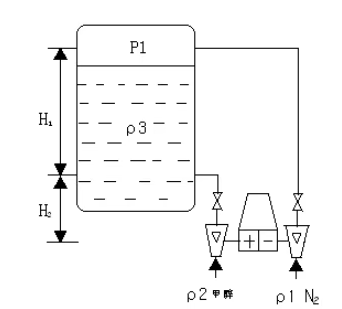

1．如图连接方式，H1=2000mm，H2=1000mm，ρ1=1.128Kg/m3，ρ2=792Kg/m3，ρ3=1060Kg/m3，试分析如下：
（1）量程范围？
（2）是否迁移？迁移量？
解：量程 ΔP＝ρ3×H1＝1060×2＝2120 mmH2O
迁移量B＝P+—P_＝ρ2×H2－ρ1×（H1＋H2）
＝792×1－1.128×3
＝788.616 mmH2O
A＝B＋ΔP＝788.616＋2120＝2908.616 mmH2O
范围788.616～2908.616 mmH2O
液面的迁移：
应用差压变送器测量液面时，如果差压变送器的正、负压室与容器的取压点处在同一水平面上，就不需要迁移。而在实际应用中，出于对设备安装位置和便于维护等方面的考虑，测量仪表不一定都能与取压点在同一水平面上；又如被测介质是强腐蚀性或重粘度的液体，不能直接把介质引入测压仪表，必须安装隔离液罐，用隔离液来传递压力信号，以防被测仪表被腐蚀。这时就要考虑介质和隔离液的液柱对测压仪表读数的影响。差压变送器测量液位安装方式主要有三种，为了能够正确指示液位的高度，差压变送器必须做一些技术处理——即迁移。迁移分为无迁移、负迁移和正迁移。
正迁移故障
判断正迁移的差压变送器在现场使用过程中测量是否准确，首先应关闭差压变送器三阀组的正、负压测量室，打开平衡阀及仪表放空堵头，此时仪表输出应低于4mA。如果输出不低于4mA，可能是正压室引线或三阀组有些堵。其次，关闭正压室取压点，打开放空开关，这时输出应为4mA。如果输出低于4mA，可能是迁移量变小或零位偏低；若灌有隔离液，可能是隔离液没有灌满或从旁处漏掉；如果输出高于4mA，说明迁移量变大或零位偏高。
负迁移故障：
判断负迁移的差压变送器在现场使用过程中测量是否准确，首先关闭差压变送器三阀组的正、负压测量室，打开平衡阀及仪表放空堵头，仪表输出应为20mA。其次，关闭正、负压室取压点，打开放空开关，此时，仪表输出应为4mA，如果不为20mA或4mA，应检查正、负压室引线是否堵，迁移量是否改变，零位是否准确，隔离液是否流失等。
